  • YM-F1517

YM-F1517

產品特性:

1、燈條控制方式采用拓展DMX單總線并行控制技術,時鐘頻率大于等于2M,級聯3072通道幀頻不小于59HZ;

2、燈條具備無信號時亮燈狀態可指定任意顏色,例如亮紅光等;

3、單根燈條可獨立前維護拆卸,單個模塊與主結構可前維護拆卸;

4、燈條必須具備Scarmbled-PWM來提升灰度刷新率,且支持灰度刷新率倍頻技術,做到拍攝低灰度無抖,無頻閃;

5、燈條必須具備6bit的可程序化亮度調整技術,達到調整亮度不損失灰度效果,做到低亮度無損灰度;

6、燈條必須具備消鬼影功能來提升顯示效果;

7、燈條必須具備gamma修正技術;

8、每根燈條內部必須集成寬壓輸入的DC-DC模塊,常規支持36VDC-48VDC寬電壓輸入,最高可支持53.5V輸入電壓,且具備熱插拔而不損傷器件功能;

9、燈條內部以及外部連接導線線徑必須大于等于2平方毫米,單端供電不小于40m燈條;

10、控制器端口與首根燈條在不加中繼的情況下滿足不小于30m的傳輸距離。


資料下載

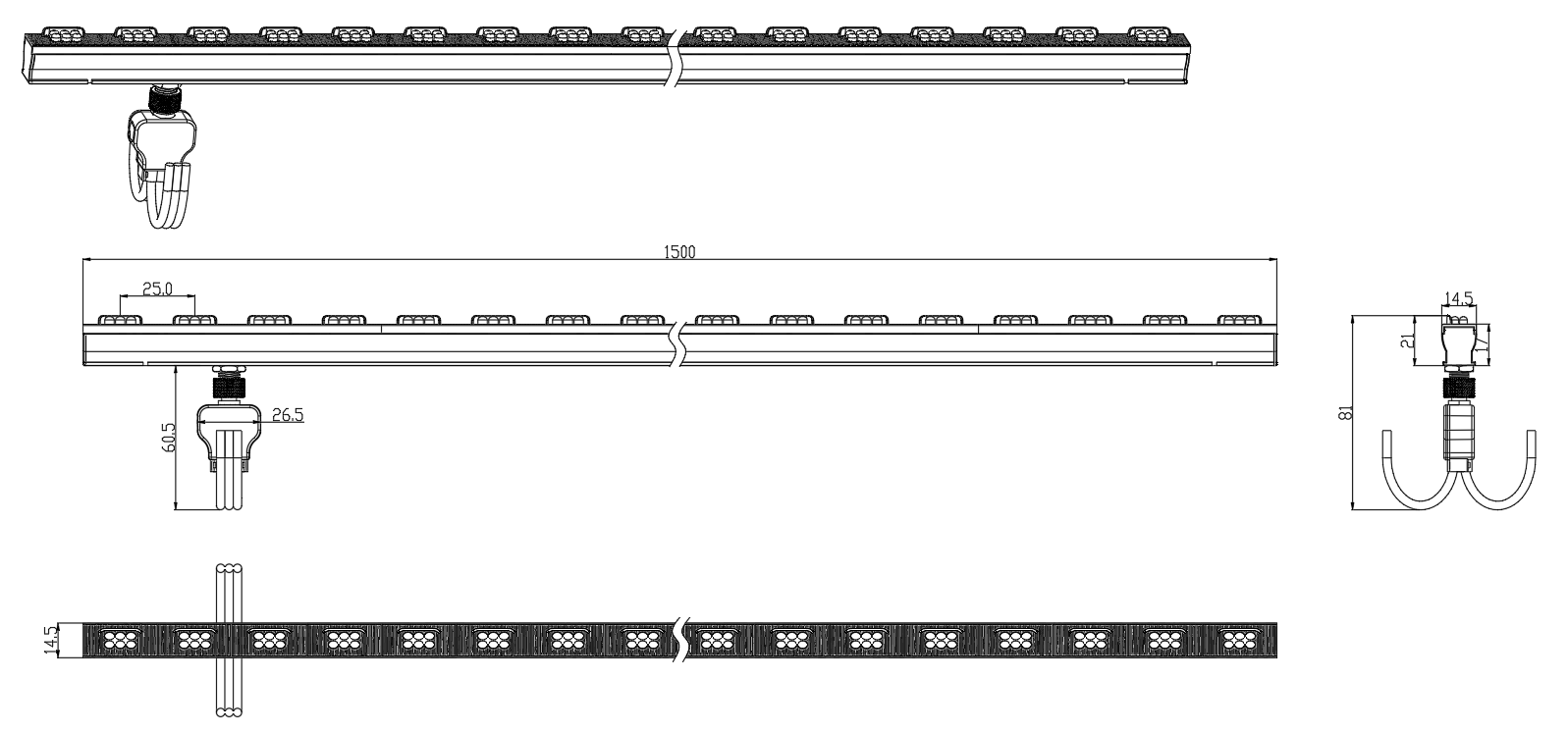

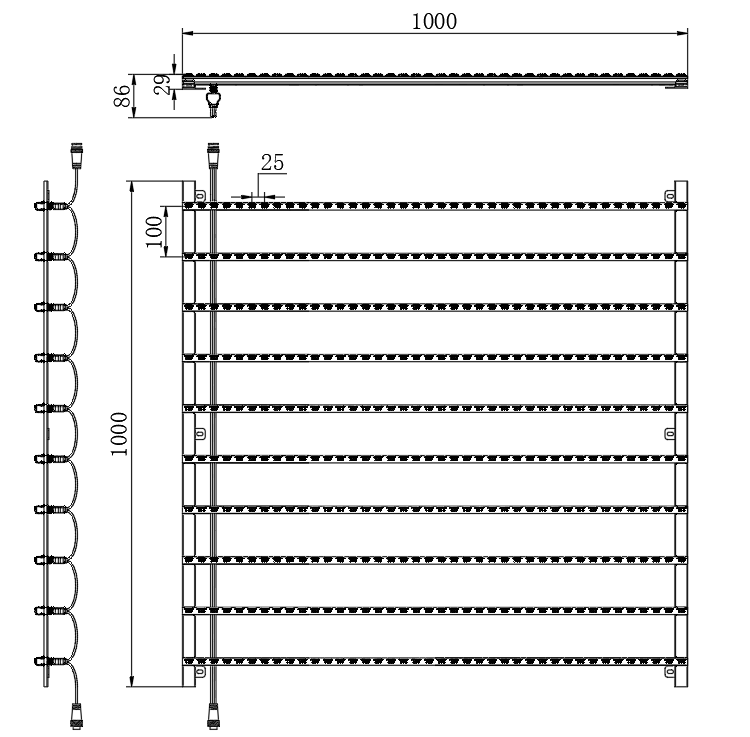

產品參數配光曲線尺寸圖安裝說明

型號:YM-DT1517-DIP-347-P31-62-DMX512YM-DT1517-DIP-347-P31-100-DMX512YM-DT1517-DIP-347-P25-25-DMX512YM-DT1517-DIP-347-P25-50-DMX512YM-DT1517-DIP-347-P25-100-DMX512
光源品牌:DIP347(可根據客戶需求定制其他品牌光源)DIP347(可根據客戶需求定制其他品牌光源)DIP347(可根據客戶需求定制其他品牌光源)DIP347(可根據客戶需求定制其他品牌光源)DIP347(可根據客戶需求定制其他品牌光源)
單元尺寸:常規1米*1米(燈條長度≤1.5米可定制)常規1米*1米(燈條長度≤1.5米可定制)常規1米*0.5米(燈條長度≤1.5米可定制)常規1米*1米(燈條長度≤1.5米可定制)常規1米*1米(燈條長度≤1.5米可定制)
功率:16W/米(燈條自帶電流增益,功率可調,此處指最大可做,如夜間使用每米8.5W即可)16W/米(燈條自帶電流增益,功率可調,此處指最大可做,如夜間使用每米8.5W即可)16W/米(燈條自帶電流增益,功率可調,此處指最大可做,如夜間使用每米8.5W即可)16W/米(燈條自帶電流增益,功率可調,此處指最大可做,如夜間使用每米8.5W即可)16W/米(燈條自帶電流增益,功率可調,此處指最大可做,如夜間使用每米8.5W即可)
平均功率:8W/米8W/米8W/米8W/米8W/米
電壓:DC24V/DC36/DC48V可選DC24V/DC36/DC48V可選DC24V/DC36/DC48V可選DC24V/DC36/DC48V可選DC24V/DC36/DC48V可選
像素間距:兩點之中心距31.25mm,兩燈條之中心距62.5mm兩點之中心距31.25mm,兩燈條之中心距100mm兩點之中心距25mm,兩燈條之中心距25mm兩點之中心距25mm,兩燈條之中心距50mm兩點之中心距25mm,兩燈條之中心距100mm
像素組成2R2G2B(每米32段)2R2G2B(每米10段)2R2G2B(每米20段)2R2G2B(每米20段)2R2G2B(每米10段)
燈條尺寸:14.5mm*1000mm14.5mm*1000mm14.5mm*1000mm14.5mm*1000mm14.5mm*1000mm
燈條解析度:1pix*32pix/條1pix*32pix/條1pix*20pix/條1pix*20pix/條1pix*25pix/條
單元分辨率:16dot*32dot16dot*32dot16dot*20dot16dot*20dot16dot*25dot
像素密度:最大320pix/㎡(P31.25-62.5)最大320pix/㎡(P31.25-100)最大320pix/㎡(P25-25)最大320pix/㎡(P25-50)最大320pix/㎡(P25-100)
亮度:>3000cd/平方米>3000cd/平方米>3000cd/平方米>3000cd/平方米>3000cd/平方米
發光角度:水平/垂直90°/45°水平/垂直90°/45°水平/垂直90°/45°水平/垂直90°/45°水平/垂直90°/45°
灰度等級:65536級65536級65536級65536級65536級
刷新率:>5000HZ>5000HZ>5000HZ>5000HZ>5000HZ
控制方式DMX512-2MDMX512-2MDMX512-2MDMX512-2MDMX512-2M
通透率:>72%(P31.25-62.5)>80%(P31.25-100)>72%(P25-25)>72%(P25-50)>80%(P25-100)
防護等級:IP67IP67IP67IP67IP67
工作溫度: -20℃ ~ 50℃ -20℃ ~ 50℃ -20℃ ~ 50℃ -20℃ ~ 50℃ -20℃ ~ 50℃
使用壽命:≥50000小時≥50000小時≥50000小時≥50000小時≥50000小時
重量單根燈條450g+安裝橫條600g/米單根燈條450g+安裝橫條600g/米單根燈條450g+安裝橫條350g/0.5米單根燈條450g+安裝橫條600g/米單根燈條450g+安裝橫條600g/米
相關認證://///
